Netzwerke · Klasse 8 · Block 1 von 2

Wie Computer miteinander sprechen

Ob WLAN zu Hause, das Schulnetz oder das ganze Internet: Überall tauschen Geräte Daten aus. Heute schauen wir uns an, wie das funktioniert – von der Nachricht bis zum Kabel. 🌐

Thema 01 · Grundlagen

Damit Kommunikation gelingt

Egal ob Brief, Anruf oder Chatnachricht: Jede Kommunikation braucht vier Bausteine. Fehlt einer davon, funktioniert die Übertragung nicht.

📤 Sender
→
📡 Übertragungsmedium
→
📥 Empfänger
gemeinsames Protokoll nötig – sonst versteht der Empfänger die Daten nicht
📤

Sender

Überträgt die Daten.

↓ Details

Der Sender startet die Übertragung – z. B. dein Smartphone beim Versenden einer Nachricht oder ein Radiosender beim Ausstrahlen eines Programms.
📥

Empfänger

Empfängt die Daten.

↓ Details

Der Empfänger nimmt das Signal entgegen und interpretiert es – z. B. das Handy deines Freundes oder ein Radiogerät.
📡

Übertragungsmedium

Der "Kanal", über den die Daten reisen.

↓ Details

Beispiele: Netzwerkkabel, Glasfaser, Funk (WLAN, Mobilfunk). Jedes Medium hat eigene Grenzen bei Geschwindigkeit, Reichweite und Störanfälligkeit.
📜

Protokoll

Die gemeinsame "Sprache".

↓ Details

Ein Regelwerk, auf das sich Sender und Empfänger einigen – z. B. im Internet. Ohne gemeinsames Protokoll können beide Seiten die Daten nicht richtig verstehen, selbst wenn das Medium funktioniert.

🙋 Wer spricht hier eigentlich mit wem?

Kommunikation läuft nicht immer zwischen zwei Menschen ab. Oft ist mindestens eine Maschine beteiligt.

🙋‍♀️🙋‍♂️

Mensch–Mensch

Zwei Personen tauschen sich aus.

↓ Details

Beispiel: Ein Videocall mit einem Freund, ein Chat im Online-Spiel. Die Technik überträgt nur – verstanden wird die Nachricht von Menschen.
🙋‍♂️🤖

Mensch–Maschine

Ein Mensch gibt einer Maschine eine Aufgabe.

↓ Details

Beispiel: Du fragst einen Sprachassistenten nach dem Wetter, oder du gibst einen Suchbegriff in eine Suchmaschine ein.
🤖🤖

Maschine–Maschine

Geräte tauschen sich automatisch aus.

↓ Details

Beispiel: Deine Smartwatch schickt automatisch die Schrittzahl an dein Handy, ohne dass du etwas tust.

✅ Aufgabe: Ordne jedem Beispiel die passende Kommunikationsebene zu.

🎮 Du chattest mit deinen Mitspielern während eines Online-Spiels.

🔊 Ein Sprachassistent beantwortet deine Frage nach dem Wetter.

⌚ Deine Smartwatch sendet automatisch die Schrittzahl an dein Handy.

🔍 Du suchst bei einer Suchmaschine nach einem Referatsthema.

📞 Zwei Freunde telefonieren per Videocall.

🧹 Ein Saugroboter meldet dem Router, dass er fertig geladen hat.

0 / 6 beantwortet

📡 Wie fließen die Daten?

Neben der Frage, wer mit wem spricht, ist auch wichtig, in welche Richtung(en) Daten fließen können.

📡➡️

Simplex

Daten fließen nur in eine Richtung.

↓ Details

Beispiel: klassisches Radio, Fernbedienung → Fernseher. Der Empfänger kann nicht zurücksenden.
🔁

Halbduplex

Beide Richtungen möglich, aber nicht gleichzeitig.

↓ Details

Beispiel: Walkie-Talkie, CB-Funk. Erst sprechen, dann loslassen, dann kann der andere antworten.
🔄

Vollduplex

Beide Richtungen gleichzeitig.

↓ Details

Beispiel: Telefonat, Videocall. Beide Seiten können gleichzeitig sprechen und hören.

✅ Aufgabe: Ordne jedem Beispiel die passende Kommunikationsart zu.

📻 Klassisches UKW-Radio.

📞 Ein Telefonat zwischen zwei Personen.

🎙️ Walkie-Talkie im Ferienlager.

📺 Fernbedienung, die den Fernseher steuert.

💻 Eine Videokonferenz mit mehreren Teilnehmenden.

🚓 Polizeifunk: "Ampel an der Kreuzung Schulstraße ausgefallen, over." – "Roger, informiere Verkehrsbetrieb, over."

0 / 6 beantwortet

Thema 02 · Reichweite

Netze in jeder Größe

Computer allein sind wenig nützlich – erst im Netzwerk können Daten gemeinsam genutzt, Dateien geteilt und Nachrichten verschickt werden. Netzwerke unterscheidet man vor allem nach ihrer Reichweite. Die Abkürzungen wirken kompliziert, stecken aber eigentlich nur englische Wörter dahinter:

📱

PAN

Personal Area Network – "persönliches Netz"

↓ Details

Verbindet Geräte in deiner unmittelbaren Nähe, oft nur wenige Meter. Beispiel: Bluetooth zwischen Smartphone und Kopfhörern.
🏫

LAN

Local Area Network – "lokales Netz"

↓ Details

Verbindet Geräte innerhalb eines Gebäudes oder Geländes. Beispiel: das Netzwerk in eurem Schulgebäude.
🏙️

MAN

Metropolitan Area Network – "Stadtnetz"

↓ Details

Verbindet mehrere Standorte innerhalb einer Stadt. Beispiel: ein städtisches Glasfasernetz.
🌍

WAN

Wide Area Network – "Weitverkehrsnetz"

↓ Details

Verbindet Länder und Kontinente. Das größte WAN der Welt ist das Internet.

✅ Aufgabe: Bringe die Netzwerktypen in die richtige Reihenfolge – von der kleinsten zur größten Reichweite.

☰
🏙️ MAN – Netz über eine ganze Stadt, z. B. städtisches Glasfasernetz
☰
📱 PAN – Bluetooth zwischen Smartphone und Kopfhörern
☰
🌍 WAN – Länder- und kontinentübergreifend, z. B. das Internet
☰
🏫 LAN – lokales Netz, z. B. im Schulgebäude

🔗 Wie Geräte verbunden sind: Topologien

Netzwerke unterscheiden sich nicht nur nach Reichweite, sondern auch danach, wie die Geräte physisch oder logisch miteinander verbunden sind. Das nennt man Topologie. Es gibt fünf Grundformen.

1 · Bus-Topologie

Alle Geräte hängen an einem einzigen gemeinsamen Kabel, dem "Bus".

Vorteil
Einfach und günstig aufzubauen.
Nachteil
Ist das Kabel beschädigt, fällt das gesamte Netz aus.
Beispiel
Ältere Ethernet-Netze mit Koaxialkabel – heute kaum noch im Einsatz.

2 · Ring-Topologie

Jedes Gerät ist mit genau zwei Nachbarn verbunden – so entsteht ein geschlossener Ring.

Vorteil
Daten laufen geordnet im Kreis, keine Kollisionen.
Nachteil
Fällt ein Gerät aus, ist der gesamte Ring gestört.
Beispiel
Frühere Firmennetzwerke (Token Ring) – heute selten.

3 · Stern-Topologie

Alle Geräte sind mit einem zentralen Gerät (z. B. einem Switch) verbunden – dem Mittelpunkt des Sterns.

Vorteil
Fällt ein Endgerät aus, läuft der Rest des Netzes weiter.
Nachteil
Fällt das zentrale Gerät aus, ist das ganze Netz betroffen.
Beispiel
Heute Standard in Schulen, Büros und den meisten Zuhause-Netzwerken.

4 · Baum-Topologie

Mehrere Stern-Netze werden hierarchisch miteinander verbunden – wie Äste, die von einem Stamm ausgehen.

Vorteil
Große Netze lassen sich übersichtlich in Bereiche gliedern.
Nachteil
Fällt ein zentraler Knoten weiter oben aus, sind alle darunterliegenden Bereiche betroffen.
Beispiel
Große Schul- oder Firmennetzwerke mit mehreren Etagen/Gebäuden – genau so ist z. B. auch unser Schulnetz aufgebaut.

5 · Vermaschtes Netz (Masche)

Viele oder alle Geräte sind direkt miteinander verbunden – es gibt mehrere mögliche Wege zwischen zwei Geräten.

Vorteil
Sehr ausfallsicher: Fällt eine Verbindung aus, gibt es andere Wege.
Nachteil
Sehr aufwendig und teuer, da viele Verbindungen nötig sind.
Beispiel
Das Internet als Ganzes – Daten finden immer einen alternativen Weg.

Thema 03 · Bausteine

Die Bausteine eines Netzwerks

Damit Geräte überhaupt miteinander verbunden werden können, braucht es bestimmte Hardware – die Netzwerkknoten. Klick dich mit den Pfeilen durch! ➡️

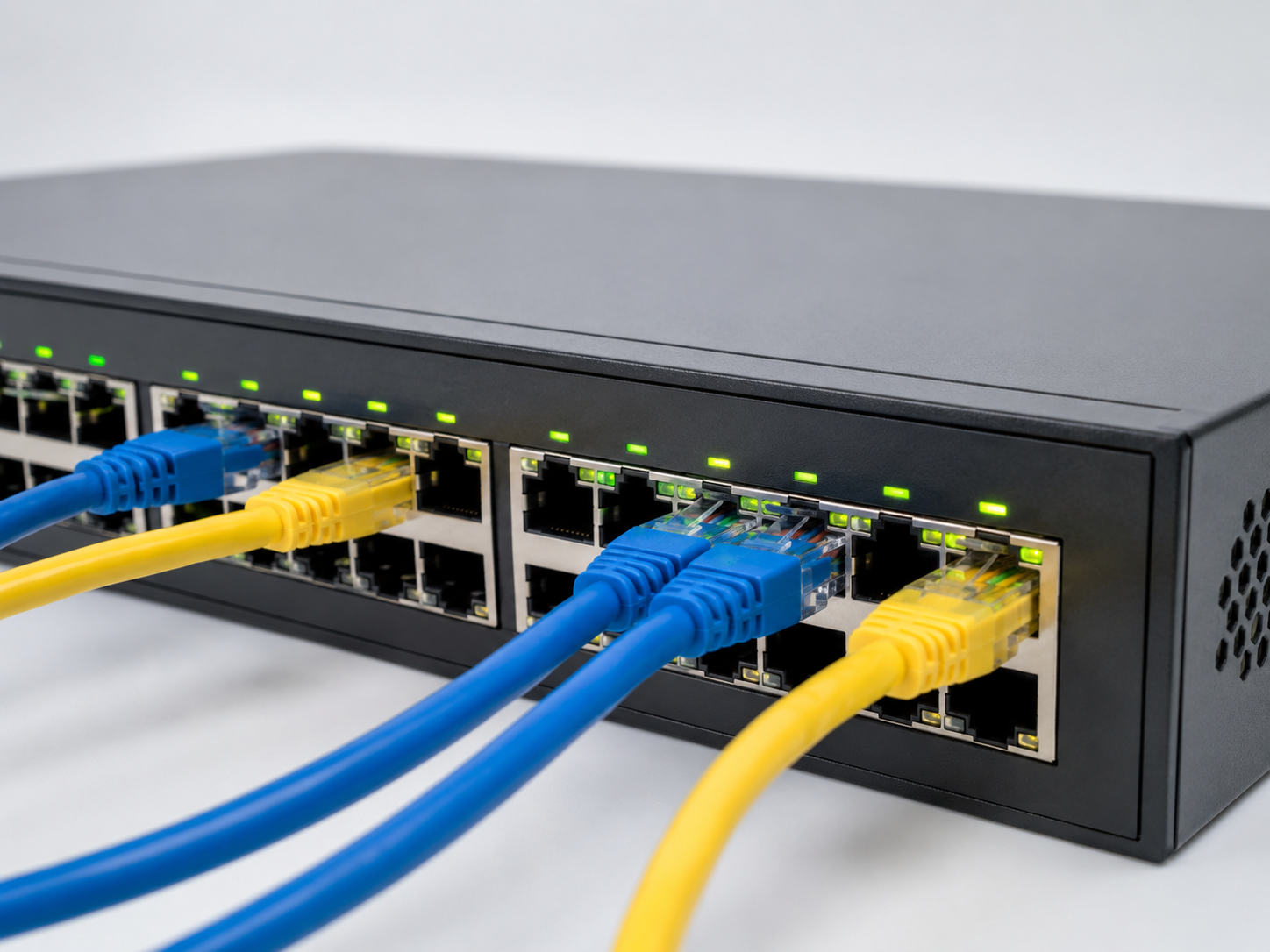

Switch

🔀Switch

Verteilt Datenpakete gezielt an genau das Gerät, für das sie bestimmt sind. Bildet meist die Mitte einer Stern-Topologie.

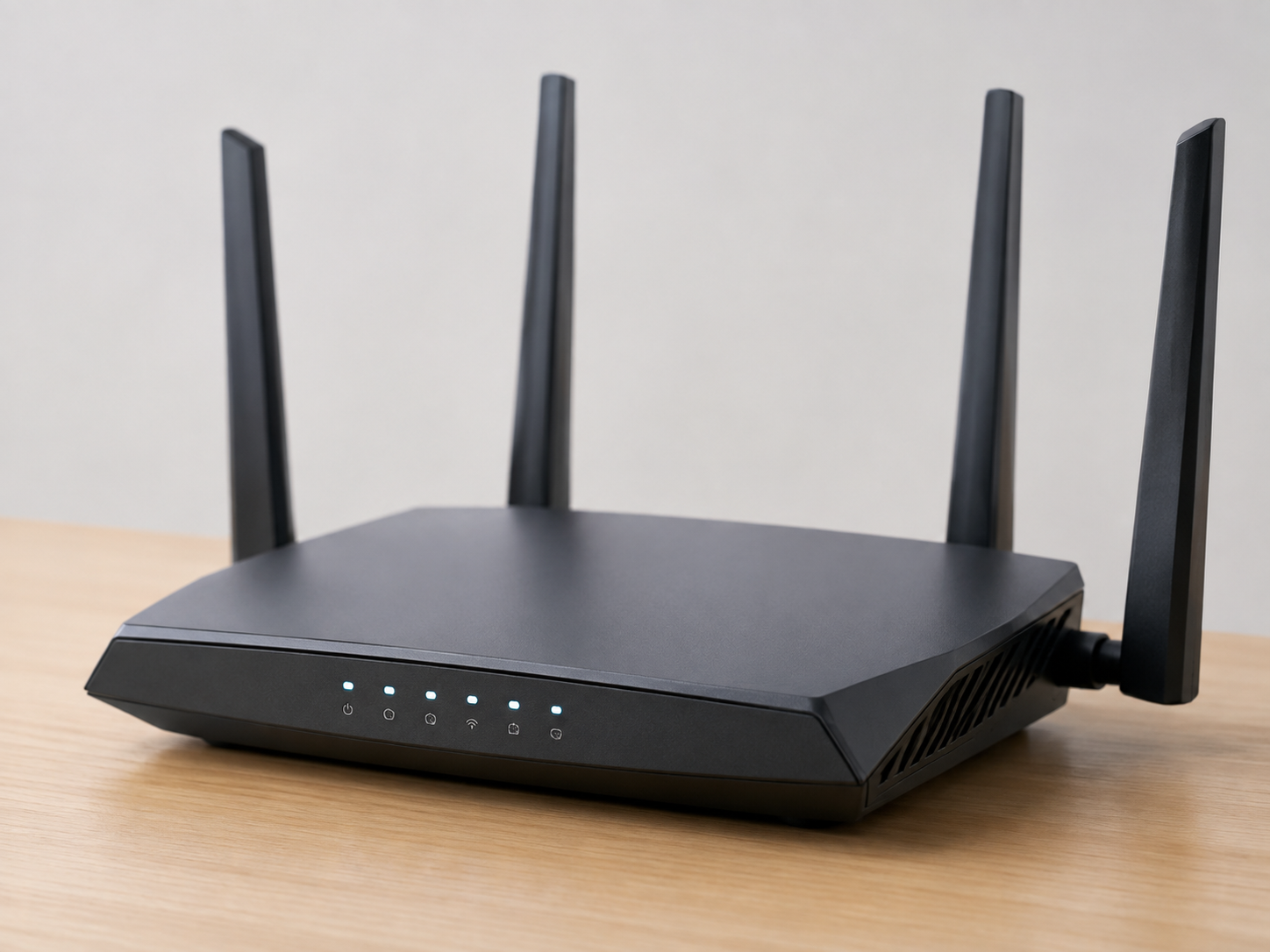

Router

📡Router

Verbindet zwei verschiedene Netzwerke miteinander – z. B. dein Heimnetz mit dem Internet – und findet den passenden Weg für die Daten.

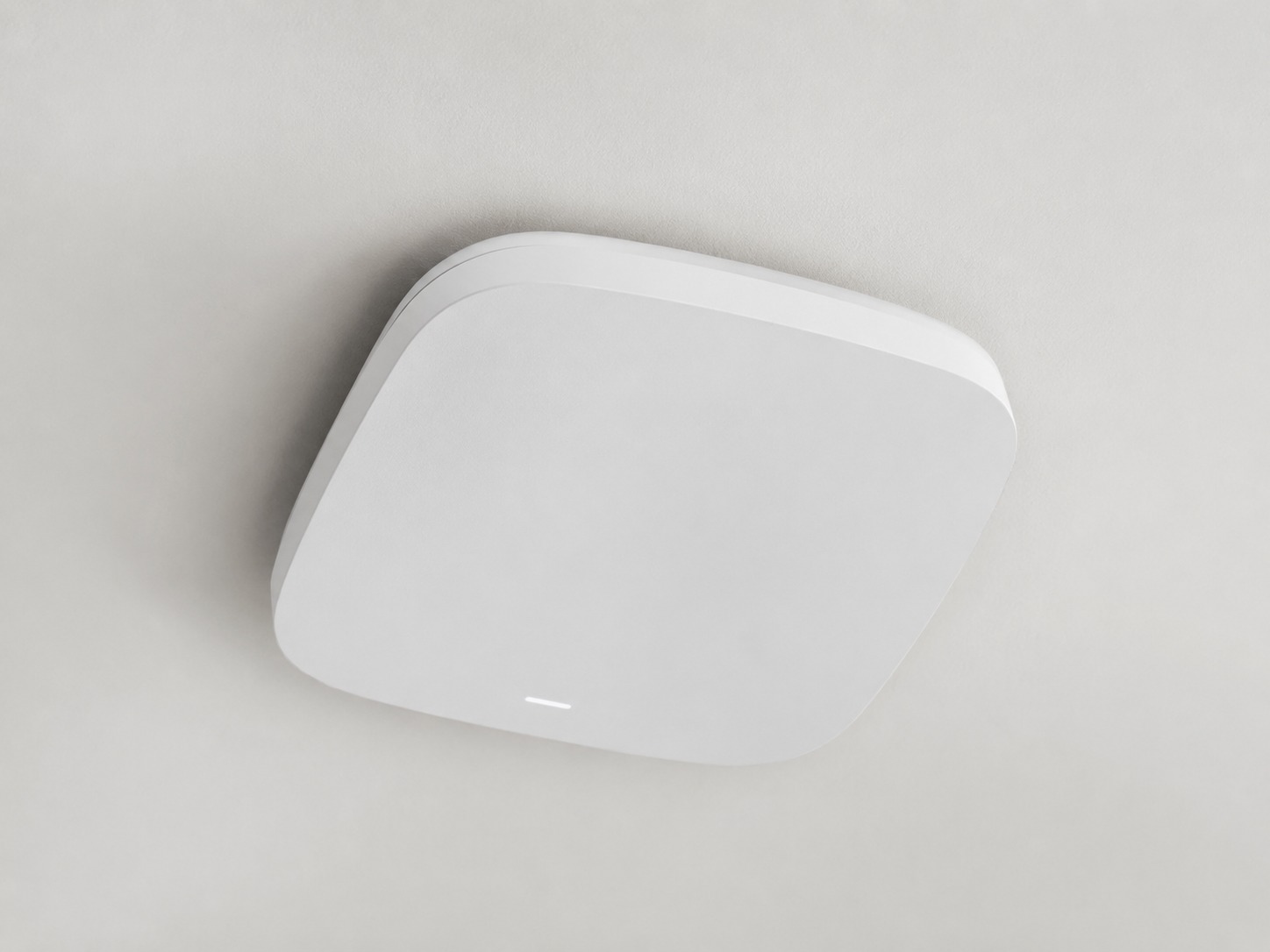

Access Point

📶Access Point

Macht ein kabelgebundenes Netzwerk drahtlos zugänglich – Geräte können sich per WLAN einwählen.

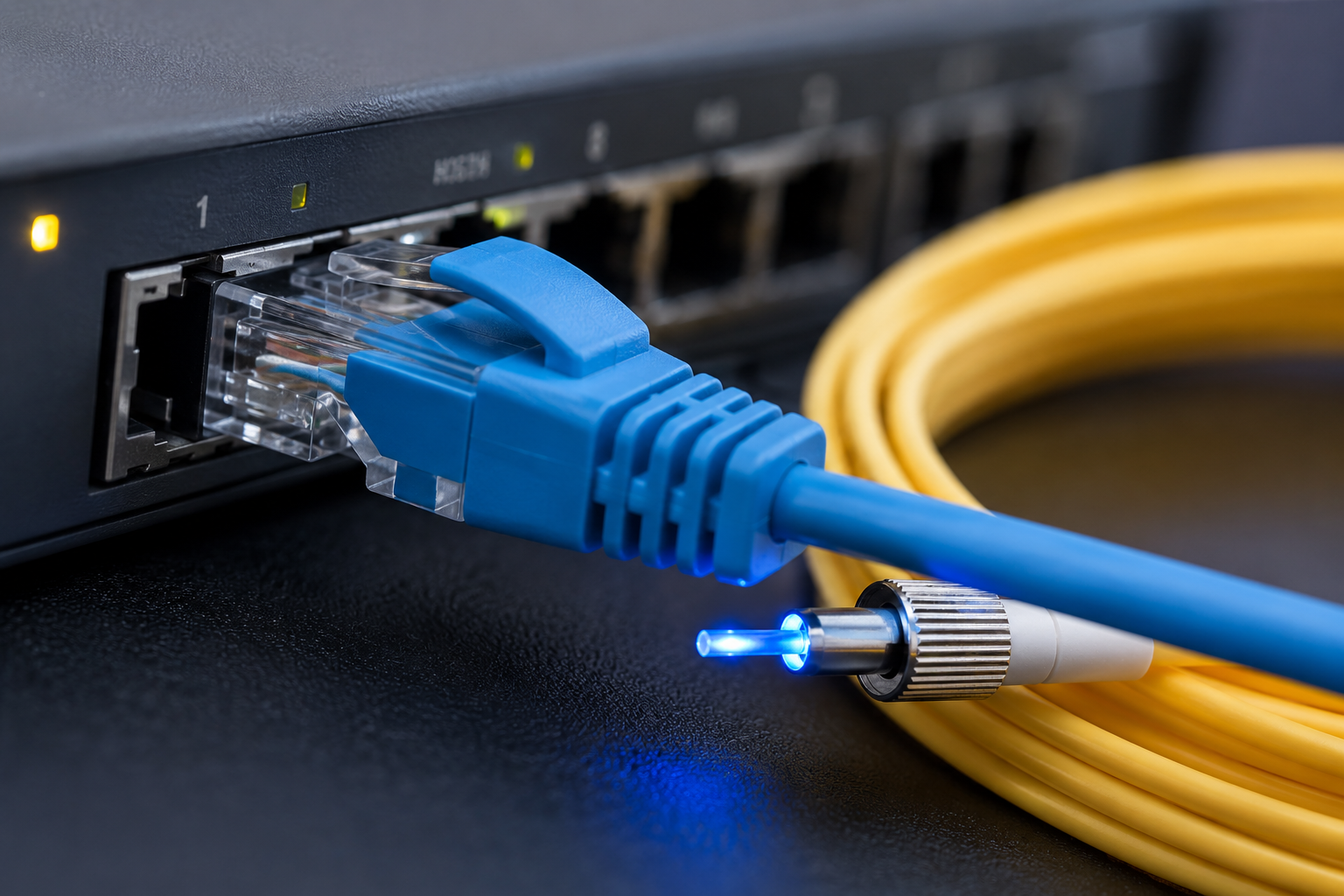

Netzwerkkabel

🔌Kabel & Verbindung

Das Übertragungsmedium selbst: Netzwerkkabel (z. B. Ethernet) oder Glasfaser für kabelgebundene, Funk für drahtlose Verbindungen.

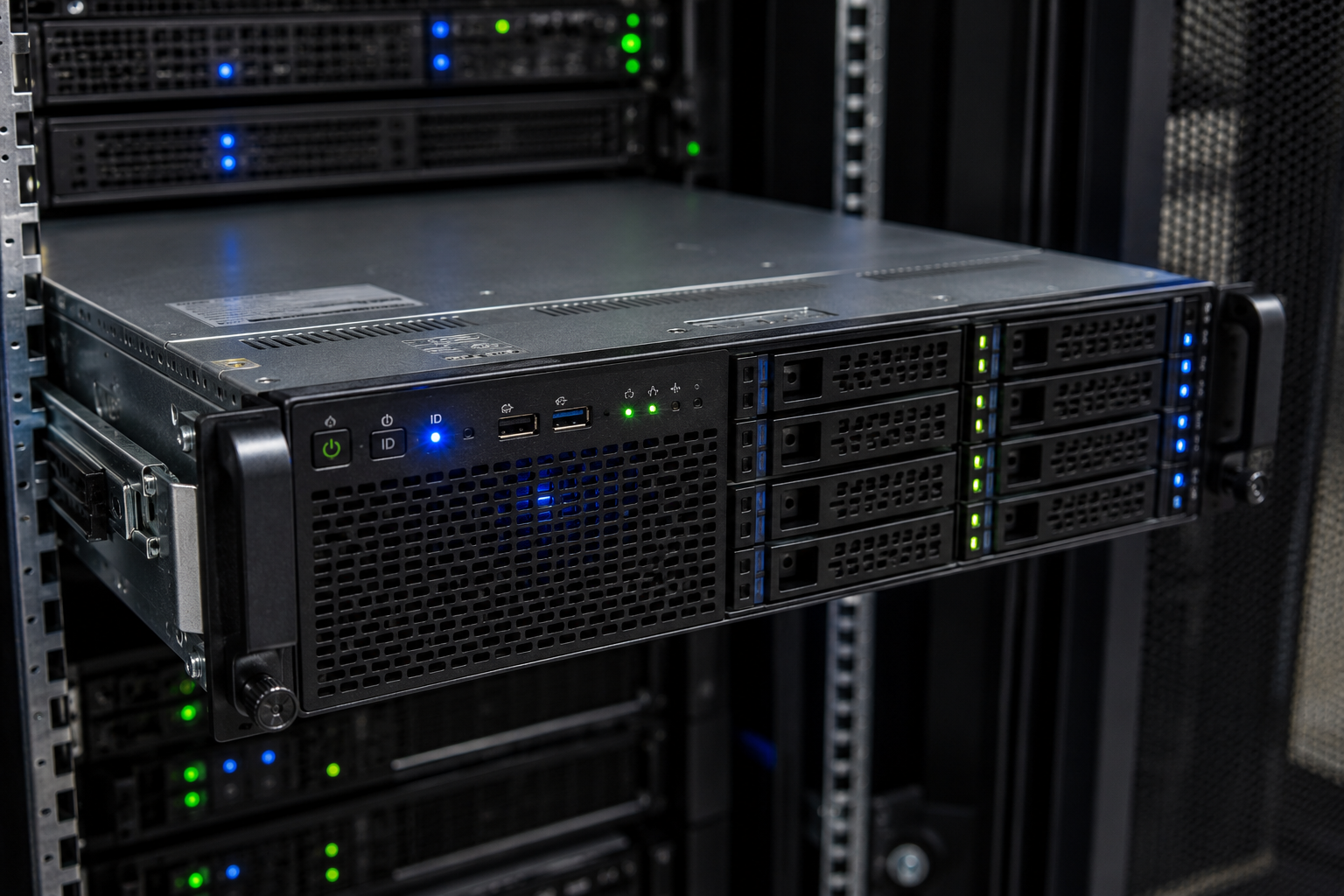

Server

🖥️Server

Ein leistungsstarker Computer, der Dienste oder Daten bereitstellt, auf die andere Geräte im Netzwerk zugreifen – z. B. eine Webseite.

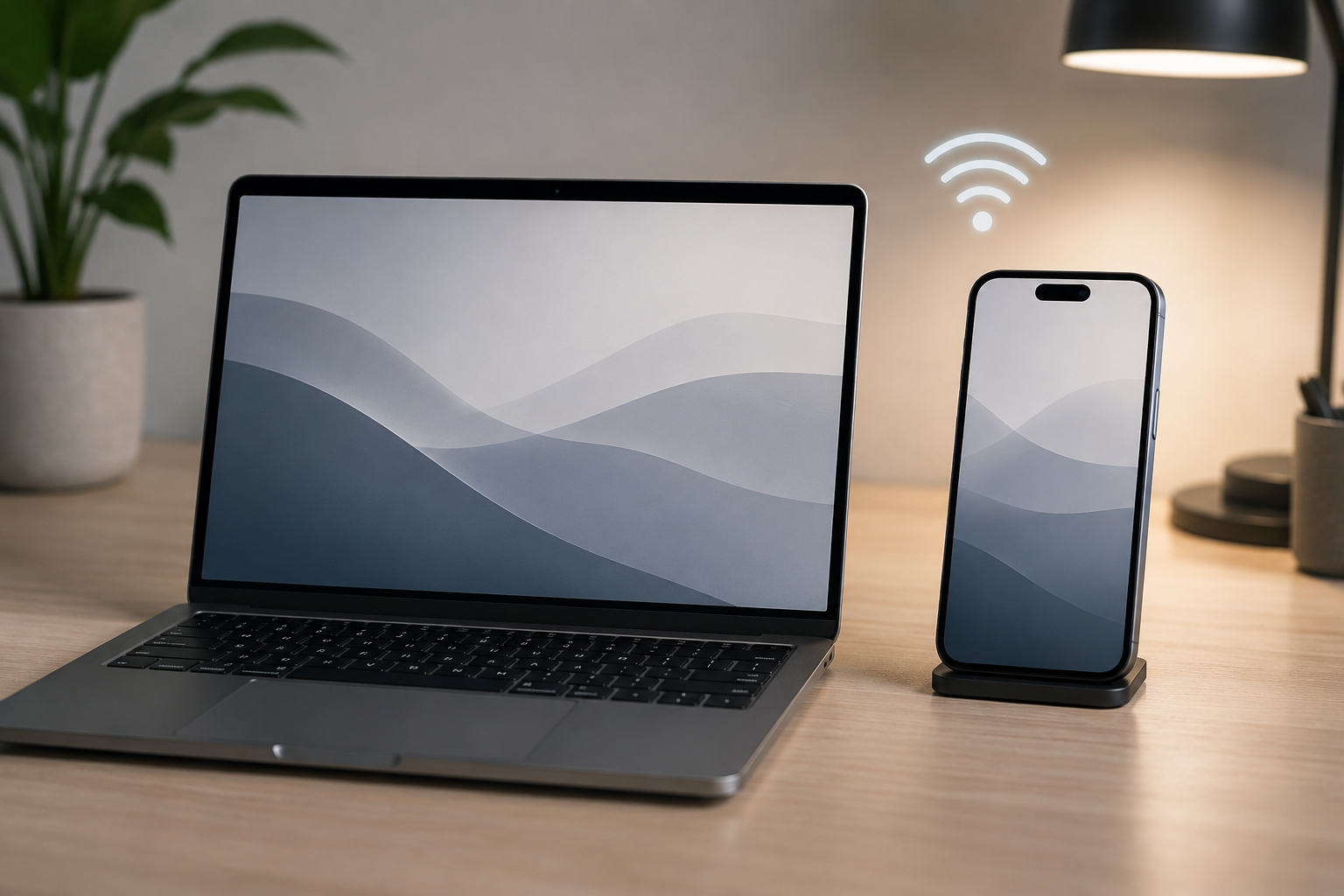

Endgerät

💻Endgerät

Laptop, Smartphone, Tablet & Co. – die Geräte, die wir Menschen direkt benutzen, um auf das Netzwerk zuzugreifen.

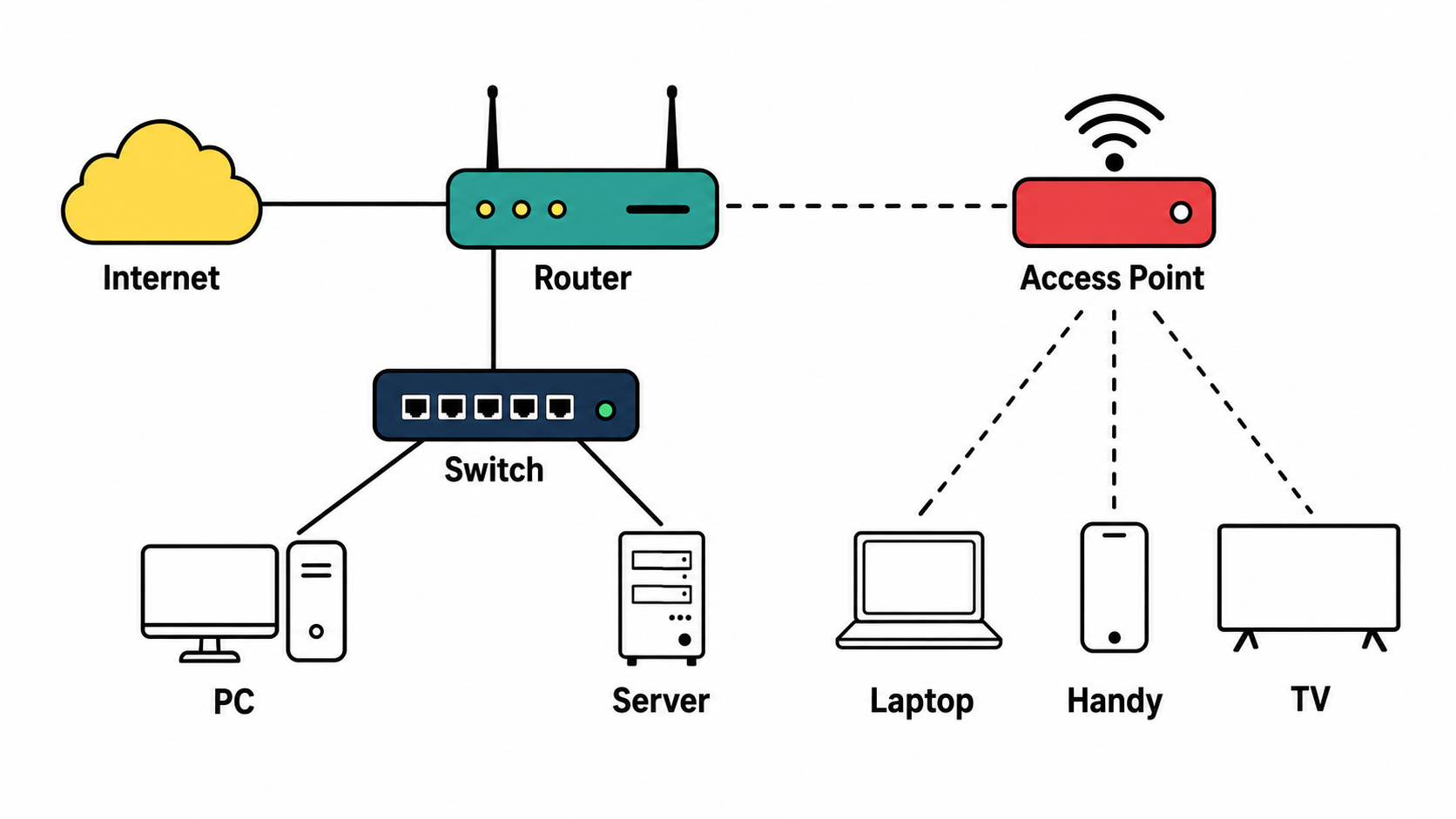

Ein typisches Heimnetzwerk

Tippe oder fahre über ein Gerät oder eine Verbindung für mehr Infos 👆

Schema eines Heimnetzwerks mit Internet, Router, Switch, Access Point und Endgeräten
Das weltweite Netz aller Netze — hier kommen die Daten von außen rein.
Verbindet euer Heimnetz mit dem Internet und findet den Weg für die Daten.
Verteilt Datenpakete gezielt an das richtige Gerät im Netzwerk.
Macht das Netzwerk drahtlos zugänglich — für WLAN-Geräte.
Ein Endgerät, meist per Kabel mit dem Switch verbunden.
Stellt Dienste oder Daten bereit, auf die andere zugreifen.
Mobiles Endgerät, verbindet sich meist per WLAN.
Mobiles Endgerät, fast immer drahtlos verbunden.
Smart-TV, oft ebenfalls per WLAN im Netzwerk.
Stabile, schnelle Verbindung per Netzwerkkabel.
Stabile, schnelle Verbindung per Netzwerkkabel.
Drahtlose Verbindung per Funk — flexibel, aber störanfälliger.
Stabile, schnelle Verbindung per Netzwerkkabel.
Stabile, schnelle Verbindung per Netzwerkkabel.
Drahtlose Verbindung per Funk — flexibel, aber störanfälliger.
Drahtlose Verbindung per Funk — flexibel, aber störanfälliger.
Drahtlose Verbindung per Funk — flexibel, aber störanfälliger.

Bevor es weitergeht

Der Vertrag der zwei Firmen

Zwei Firmen sitzen in zwei Hochhäusern gegenüber. Die Chefin links möchte mit dem Chef rechts einen Vertrag abschließen. Der Vertrag muss durch beide Hochhäuser wandern – klicke direkt im Bild auf die Etage, die gerade dran ist! Alle Etagen sind anklickbar, aber nur eine ist richtig. 🧭

Zwei Hochhäuser mit je vier Etagen
Chefetage
Fachabteilung
Sekretariat
Transport
Transport
Sekretariat
Fachabteilung
Chefetage

Noch nicht gestartet

Abschluss

Teste dein Wissen

1. Welche vier Elemente sind für Kommunikation zwingend nötig?

Ohne diese vier Bausteine kann keine Kommunikation stattfinden – egal ob analog oder digital.

2. Ein Saugroboter meldet dem Router automatisch, dass er fertig geladen hat. Welche Ebene ist das?

Zwei Geräte tauschen sich hier automatisch aus, ohne dass ein Mensch eingreift – klassische Maschine–Maschine-Kommunikation.

3. Bei einem Videocall können beide Seiten gleichzeitig sprechen und hören. Wie nennt man das?

Vollduplex – Daten fließen gleichzeitig in beide Richtungen.

4. Ein Walkie-Talkie, bei dem abwechselnd gesprochen wird, ist ein Beispiel für welche Kommunikationsart?

Halbduplex – beide Richtungen sind möglich, aber eben nicht gleichzeitig.

5. Welches Netzwerk hat die größte Reichweite?

Ein WAN (Wide Area Network) verbindet Länder und Kontinente – das Internet ist das größte WAN.

6. Welche Netzwerktopologie ist heute in den meisten Schulen und Büros Standard?

Die Stern-Topologie mit zentralem Switch ist heute Standard: fällt ein Endgerät aus, läuft das restliche Netz weiter.

7. Welches Gerät verbindet dein Heimnetzwerk mit dem Internet und findet den passenden Weg für die Daten?

Der Router verbindet zwei verschiedene Netzwerke – dein Heimnetz und das Internet – miteinander.
